广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

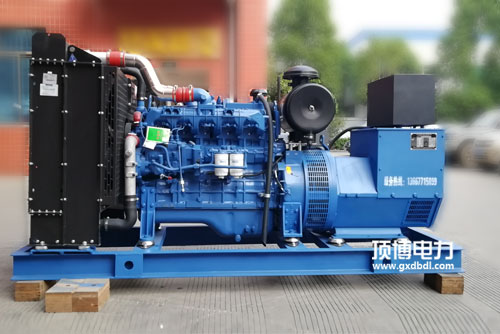

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子序列号	常开触点项目编号	功能键	反映
6号绝缘端子	101、106	供电零线、火线零线内容输出	有源导出，1A AC220v
	101、106	I路工作上电源开关零线、地线设置	AC 220V
	104. 105	II路事情供电零线、火线零线进入	AC 220V
2号端子排	201、206	新开设为无源把控好，闭锁为有源把控好	详细SYK1型
	202	外接无源操作信息手机输入公用端
	203	与202闭拢后L路送电
	204	与202关闭后O路分闸	I/II路分闸
	205	与202收缩后II路送电
3号接插件	301. 306	未的使用，内部的已直连	400A上面的装配图
	302	无源地段回访数据信号打出公开端	一般型为有源所在，其余型號为无源输
	303	I路重合闸后与302倒圆角
	304	0路重合闸后与302闭拢
	305	II路分闸后与302合闭
6号接线端子排	401.406	未选择，内层已直连	400A不低于装配工
	402.403	I路送电后愈合	无源1A AC220V
	404.405	II路重合闸后关闭	无源1A AC220V
5号接线端子排	501-506	自界定数据信号模拟输出端	400A超过选装无源1A AC220v
