前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压真空泵调压器为自动化设备一直式调压器，其结够右图如图是。I号喷高压真空泵调压器重要由动力器件、飞球、调压大弹簧、链传动地方和控制地方等构成。I号喷高压真空泵调压器的动力器件为更具60°。锥面的动力器盘。在动力器盘的里侧有七个沿径向的半扇形带槽。动力器盘压紧在动力器轴套上而与此连接成整体，后来在半圆键和拉紧螺母使其和喷高压真空泵的凸轮轴轴相联。

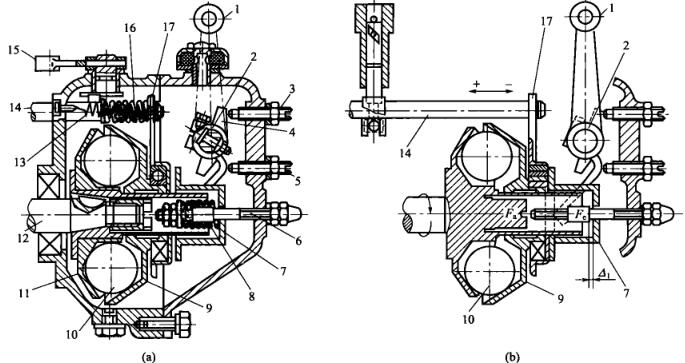

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个的直径为25.4mm的飞球居于推动盘的凹槽体，随推动盘一齐旋转。飞球同单侧为与中心线成45°锥面的扭力盘，扭力盘滑套在推动轴套上。工作任务时飞球的离心式力的功效在扭力盘上，其心轴分力Fa.将使扭力盘沿心轴旋转。件套在扭力盘.上的旋转的轴承和传输板也继而挪动。传输板右上方套在泵油撑杆上，由此泵油撑杆也继而挪动，然后增加泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
